INSTALATIE DE DOZARE HIPOCLORIT DE SODIU, MODEL TPG603 DN65

Instalatia de dozare hipoclorit dozeaza solutie de hipoclorit de sodiu in conducta de aductiune spre rezervor. Dozarea se va realiza proportional cu debitul de apa din conducta de aductiune (masurat de un debitmetru).

Statia de clorinare ofera urmatoarele moduri de dozare a hipocloritului:

- manual, cu dozare constanta a solutiei de hipoclorit;

- proportional cu debitul apei de clorinat, in functie de un semnal transmis de un debitmetru;

Instalatia de dozare hipoclorit este compusa din:

•    Pompa de dozare cu membrama cu comanda electronica prevazuta cu accesorii: - 1 buc;

•    Rezervor de stocare din polietilena pentru solutia de hipoclorit, V=100 l: - 1 buc;

•    Contor cu impulsuri, DN65: 1 buc.

Descriere echipamente:

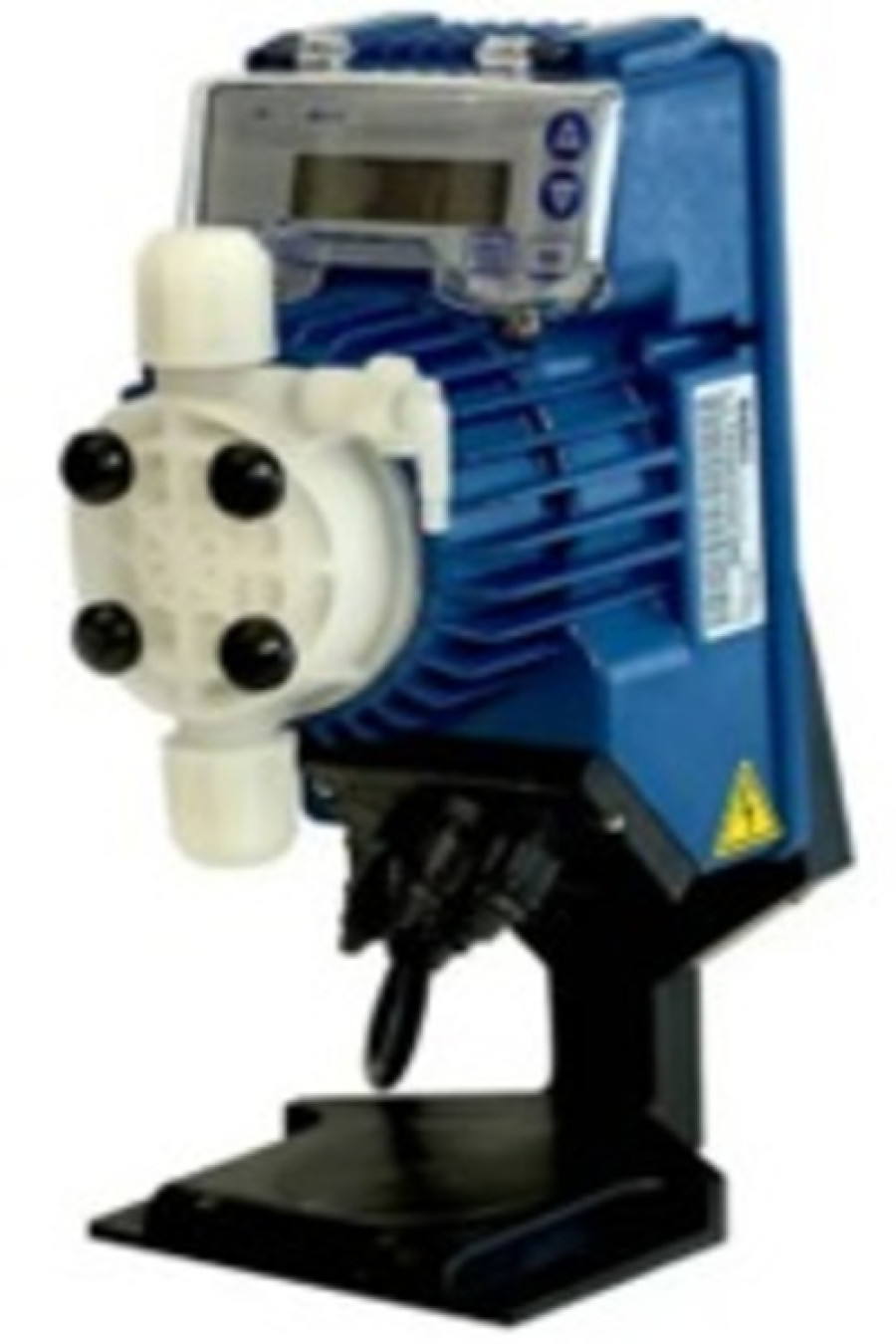

•    Pompa dozatoare cu membrana, model Tekna TPG603 (SEKO), complet echipata:

- Pompa dozatoare solenoidala, digitala, multifunctii;

- Montaj pe picior, tehnologie cu microprocesor, display cu debit constant ajustabil manual sau proportional in functie de un semnal analog extern (4-20 mA) sau semnal digital (debitmetru) cu posibilitate de multiplicare/demultiplicare.

- Intrare semnal senzor de nivel

- Functie timer

- Dozare proportionala ppm

- Dozare in sarja

- Statistica, parola

- Intrare on-off (control de la distanta);

- Cap de pompare din PVDF, cu amorsare manuala;

- Carcasa de plastic, polipropilena;

- Port pentru senzor de nivel;

- Frecventa impulsuri: 160 imp/min;

- Produsele sunt fabricate conform reglementarillor CE.

- Protectie IP 65;

Instalarea include:

- linie de aspiratie rigida cu filtru sorb (PVDF) aspiratie hipoclorit si senzor de nivel hipoclorit in rezervorul instalatiei;

- Supapa de injectie dubla ½:-3/8” cu bila ceramica (PVDF), montata pe robinet PVC ½”;

- Furtun de absorbtie flexibil, 2 m;

- Furtun de refulare rigid, 2 m;

- mufa conexiune cablu contor;

- suport de prindere pompa “pe picior”;

- Set holsurub+diblu Ø6 pentru fixare pompa dozatoare pe rezervor;

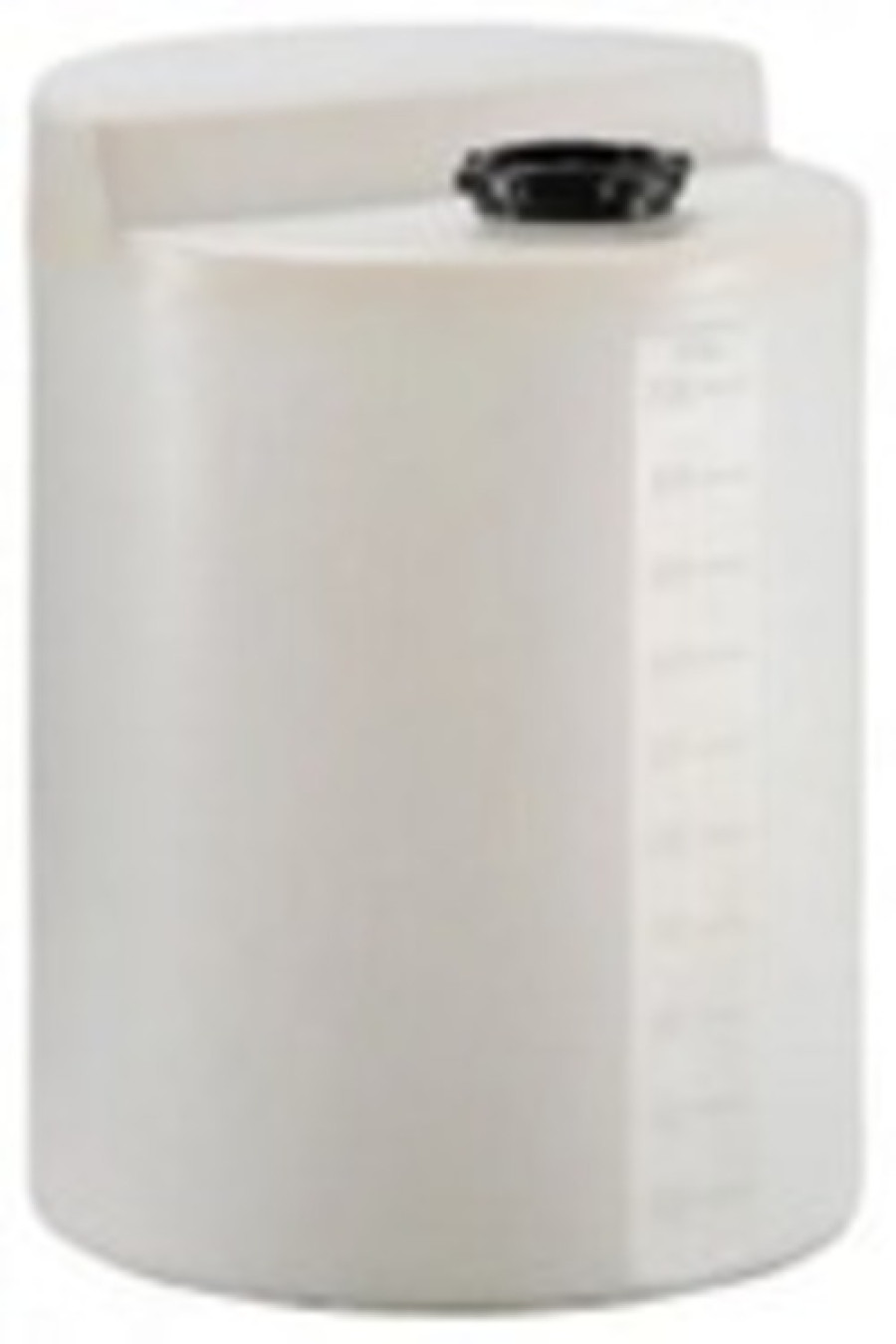

•    Rezervor de stocare din PE pentru solutia de hipoclorit, V = 60 l

Recipient din polietilena rezistent la actiunea agentilor chimici, complet

echipat si gata pentru racordarea la pompa dozatoare.

Capacitate: 60 litri. Diametrul: 400 mm si Inaltimea de 540 mm..

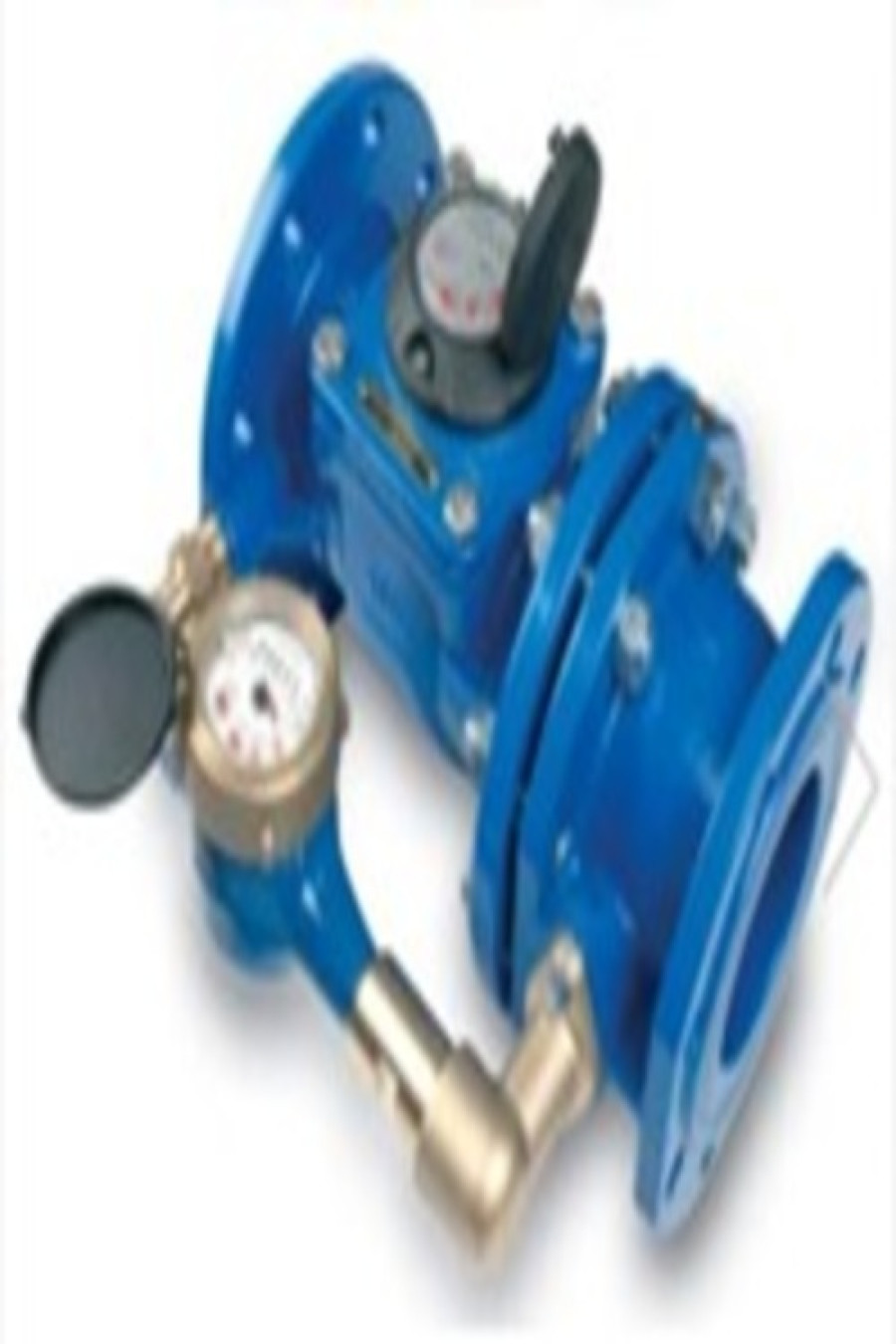

•    Contor cu impulsuri pentru comanda pompei dozatoare, model MWN DN65

Pentru comanda pompei dozatoare (pe conducta de alimentare apa ø63 mm).

- Diametru nominal: DN65

- Debit nominal: 63 mc/h; Debit maxim: 78,75 mc/h; Debit minim 0,504 mc/h;

- Temperatura: 30°C;

- Dimensiuni, L x l x h, : 200 x 185 x 197 mm;

- Greutate: 10,6 kg;

- Clasa de precizie R125;

- Releu REED (1 impuls la 100 l) ;

- Presiune: 16 bar;

- Racord: FLANSA DN 65

! Observaţie: Pentru protejarea mecanismului, este necesară montarea pe conducta amonte a unui filtru de impurităţi. Contoarele montate fără filtru îşi pierd în mod automat garanţia!

! Atentie:

•    Incaperea in care va fi instalata pompa dozatoare trebuie incalzita pe timp de iarna, pentru a se evita inghetul si deteriorarea partilor componente ale instalatiei;

•    Distanta maxima intre camera tehnica si punctul de injectie din conducta trebuie sa fie de 25 m;

Lucrari care cad in sarcina beneficiarului:

    Sa asigure camera tehnica a statiei de clorinare;

    Montajul contorului cu impulsuri pe conducta de apa;

    Executia punctului de injectie (colier de bransare ½”);

    Sa asigure apa in retea si solutie de hipoclorit 10-12% pentru punerea in functiune a instalatiei.

    Echipamentele sunt fabricate conform ISO9001; ISO14001; ISO45001.
